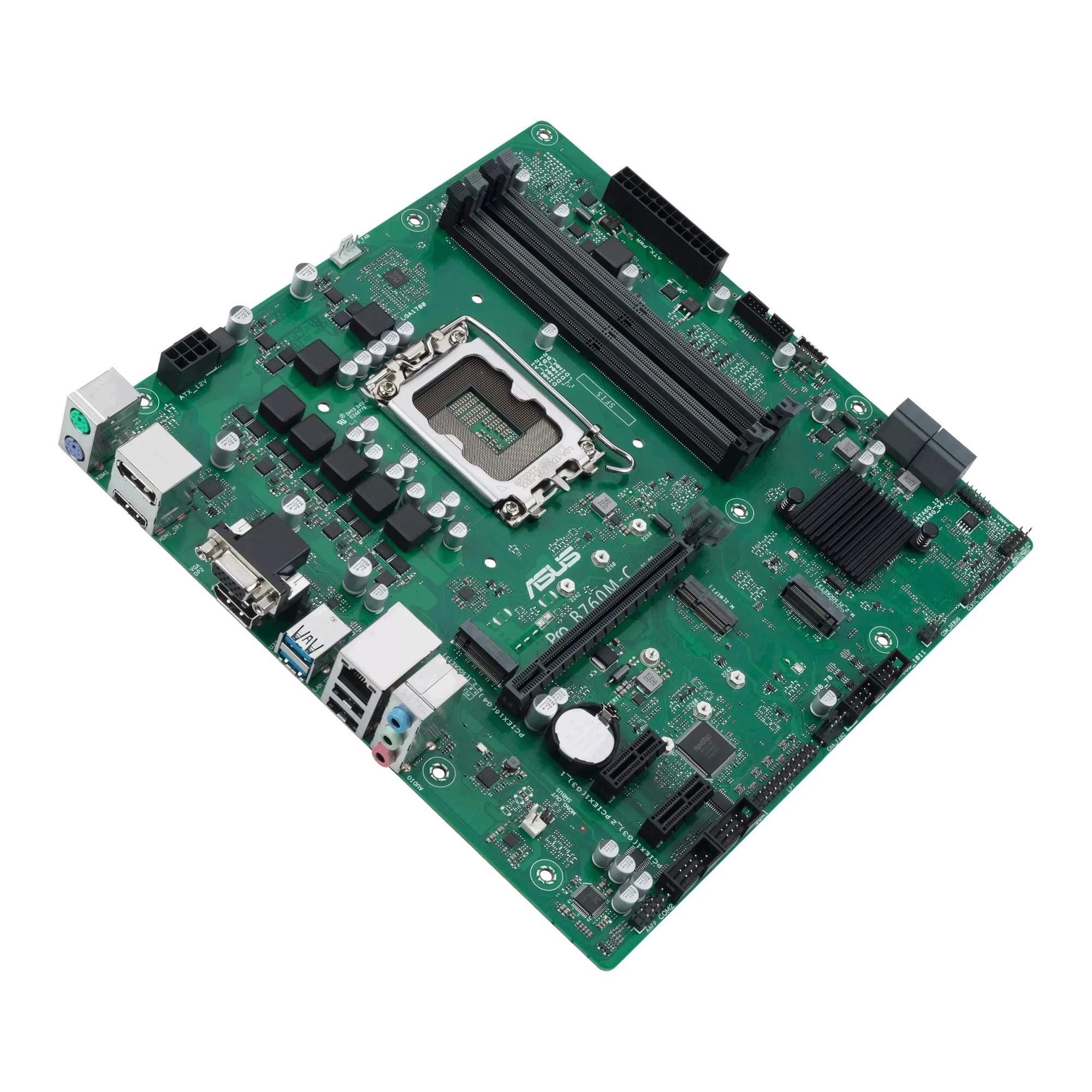

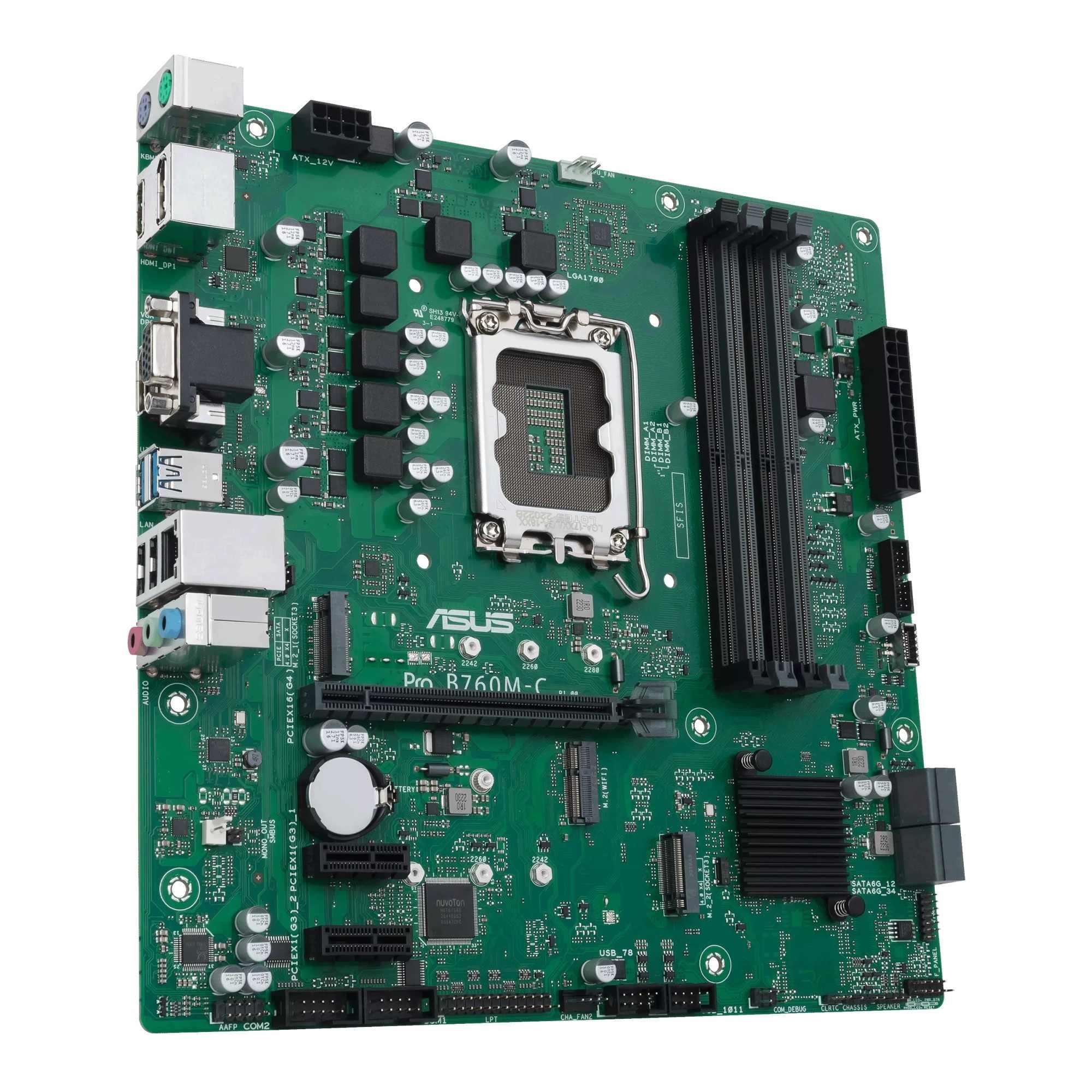

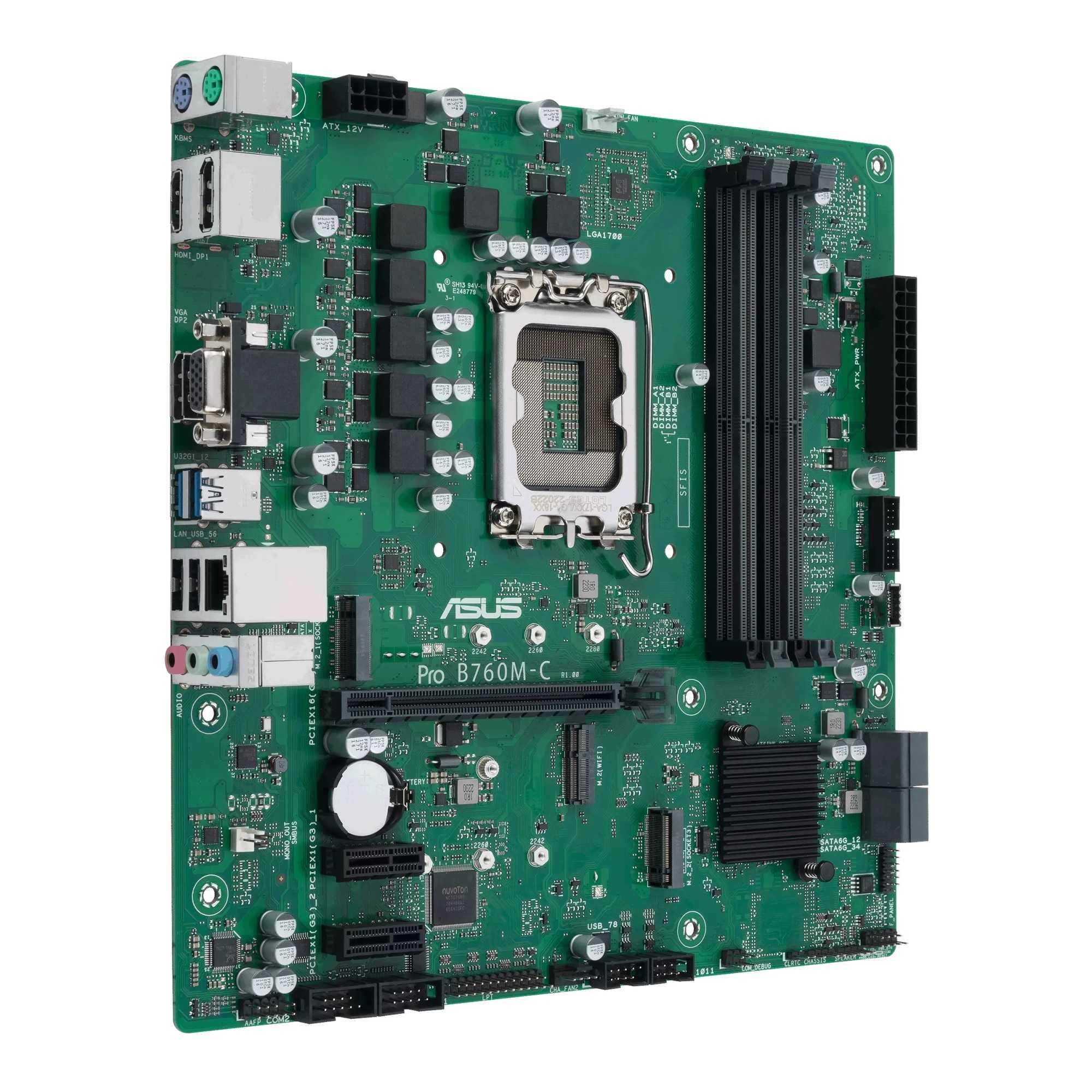

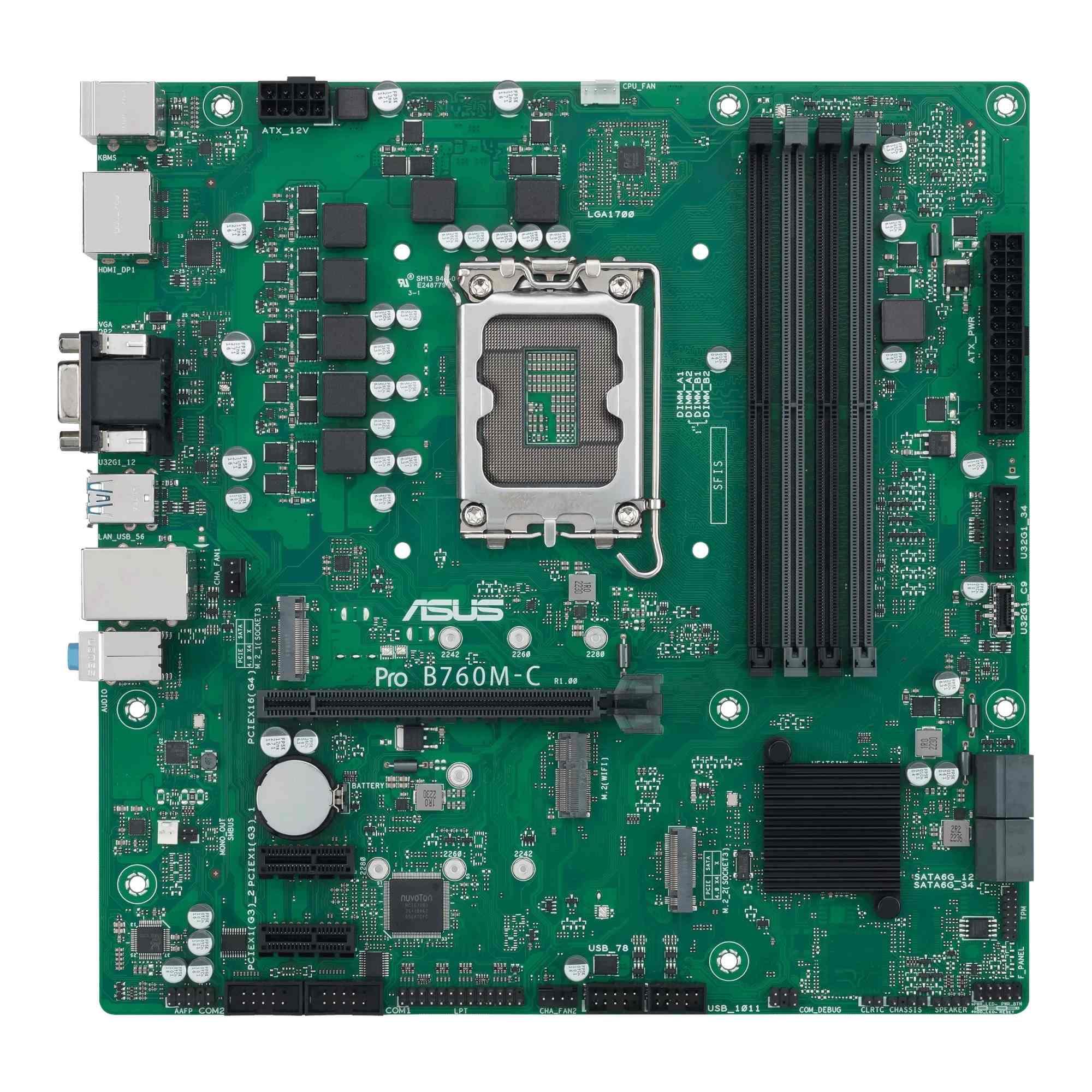

Płyta Asus PRO B760M-C-CSM /B760/DDR5/SATA3/M.2/USB3.0/PCIe4.0/s.1700/mATX

Płyta Asus PRO B760M-C-CSM B760 DDR5 SATA3 M.2 USB3.0 PCIe4.0 s.1700 mATX

Specyfikacja:

Pamięć

• Ilość złącz pamięci DDR5: 4
• Maksymalna wielkość pamięci: 192 GB
• Tryb pracy pamięci RAM: Dual Channel
• Standard pamięci:
• DDR5-6200 (OC)
• DDR5-6000 (OC)
• DDR5-5800 (OC)
• DDR5-5600 (OC)
• DDR5-5400 (OC)
• DDR5-5200 (OC)
• DDR5-5000 (OC)
• DDR5-4800
• Uwagi do pamięci RAM:
• Supports Intel® Extreme Memory Profile (XMP)
• Optimem II
• Supported memory types, data rate (speed), and number of DRAM modules vary depending on the CPU and memory configuration
• Non-ECC, un-buffered DDR5 memory supports On-Die ECC function

Grafika

• Wbudowana karta graficzna: Brak lub Intel® UHD Graphics 730/750/770/Iris Xe (zależy od procesora)
• Gniazda karty graficznej:
• HDMI
• 2x DisplayPort
• VGA
• Uwagi do karty graficznej:
• Graphics specifications may vary between CPU types
• Supports max. 4K@60Hz as specified in DisplayPort 1.4
• Supports 4K@60Hz as specified in HDMI 2.1

Dźwięk

• Zintegrowana karta dźwiękowa: Realtek ® 7.1 Surround Sound High Definition Audio CODEC
• Gniazda karty dźwiękowej:
• 3x Audio Jack
• Wewnętrzne gniazdo audio przedniego panelu
• Uwagi do karty dźwiękowej:
• Supports: Jack-detection, Front Panel Jack-retasking
• Supports up to 24-Bit/192 kHz playback

Łączność / komunikacja

• Port LAN: 1x 1 Gigabit LAN Intel®
• Uwagi do karty sieciowej: ASUS LANGuard
• Maksymalna ilość portów USB 2.0: 4
• Maksymalna ilość portów USB 3.x: 7
• Porty USB na panelu tylnym: 2x USB 2.0 + 2x USB 3.0
• Gniazda USB na płycie głównej: 2x USB 2.0 (4 porty) + 1x USB 3.0 (2 porty) + 1x USB 3.0 Type-C (1 port)
• Port Wi-Fi: Nie
• Port Bluetooth: Nie

Techniczne

• Gniazdo procesora: Socket 1700
• Obsługiwane typy procesorów:
• Intel Core i3 12th Generation
• Intel Core i5 12th Generation
• Intel Core i7 12th Generation
• Intel Core i9 12th Generation
• Intel Core i3 13th Generation
• Intel Core i5 13th Generation
• Intel Core i7 13th Generation
• Intel Core i9 13th Generation
• Intel Core i3 14th Generation
• Intel Core i5 14th Generation
• Intel Core i7 14th Generation
• Intel Core i9 14th Generation
• Intel Pentium™ (Socket 1700)
• Intel Celeron™ (Socket 1700)
• Uwagi do procesora:
• Supports Intel® Turbo Boost Technology 2.0 and Intel® Turbo Boost Max
• Technology 3.0
• Intel® Turbo Boost Max Technology 3.0 support depends on the CPU types
• Format płyty: Micro-ATX
• Chipset płyty głównej: Intel® B760

Złącza

• Zintegrowany kontroler SATA: Chipset+CPU: 4x SATA III 6Gb/s - RAID 0,1,10,5 + 2x M.2
• Uwagi do kontrolera SATA:
• Intel® CoreTM Processors (14th & 13th & 12th Gen):
• - M.2_1 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 mode)
• Intel® B760 Chipset:
• - M.2_2 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 mode)
• - 4 x SATA 6Gb/s ports
• Złącza PCI Express x16: 1
• Złącza PCI Express x1: 2
• Uwagi do złącz PCI:
• Intel®Core™Processors (14th& 13th& 12th Gen):
• - 1 x PCIe 4.0/3.0 x16 slot
• Intel® B760 Chipset:
• - 2 x PCIe 3.0 x1 slots
• Port PS/2:
• Port klawiatury PS/2
• Port myszy PS/2
• Port szeregowy (COM): 2x wewnętrzne gniazdo portu COM
• Port równoległy (LPT): 1x wewnętrzne gniazdo portu LPT
• Inne porty i gniazda:
• 4-pin CPU Fan header
• 2x 4-pin Chassis Fan headers
• Clear CMOS header
• Chassis intrusion header
• COM debug header
• Mono-out header (with Amp IC)
• SMBUS header
• Speaker header
• SPI TPM header (14-1pin)
• 10-1 pin System Panel header
• Gniazdo zasilania: ATX (24-pin) + ATX12V (8-pin)

Fizyczne

• Wymiary [S x W] (mm): 244 x 244

BIOS

• BIOS: 128 Mb Flash ROM, UEFI AMI BIOS

Pozostałe parametry

• Wyposażenie dodatkowe:
• 2 x SATA 6Gb/s cables
• 1 x I/O Shield
• 1 x Screw package for M.2 SSD
• 1 x Screw package for M.2 Key E
• 1 x ACC Express Activation Key Card
• 1 x User guide
• Informacje dodatkowe:
• Manageability: WOL by PME, PXE
• Operating System: Windows® 11, Windows® 10 64-bit
